[El_Miguel]

Hola, una amigo extranjero. Se armó un JCM800. Según lo que me dijo, lo hizo armado al pie de la letra como sale en el esquema. Y al encenderlo tiene un pitido.
Me dice que no le llega el voltaje correcto a los 12ax7. Entonces mis dudas son o es el choke, o las resistencias que llegan a los 12ax.

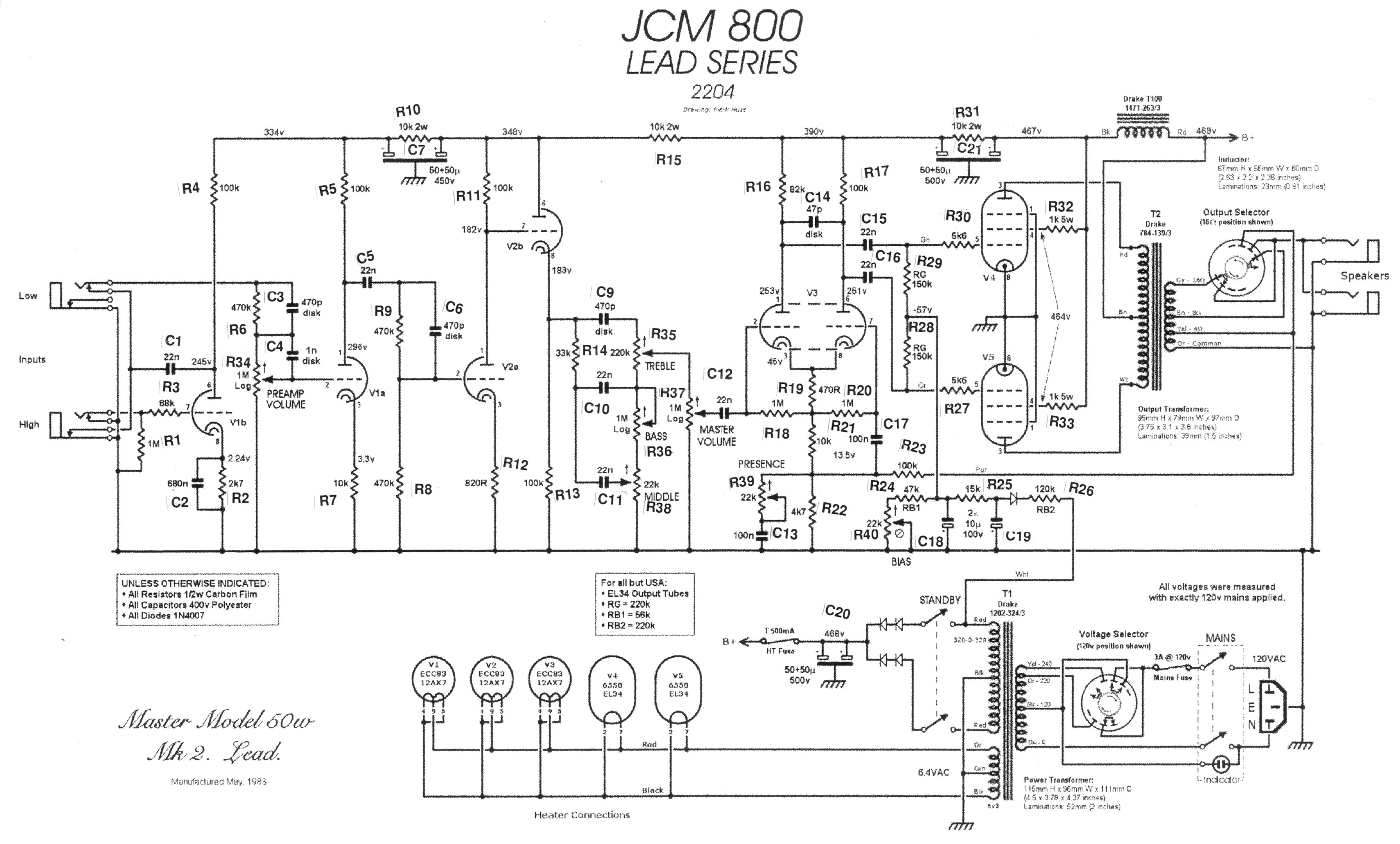

Este es el esquema que armó.

[richon]

pueden ser dos cosas separadas

que vea si intercambiando el sentido de los primarios del transformador de salida se quita el pitido

que prenda el equipo sin los tubos de preamp para ver si con eso quita el pitido y que mida los voltajes sin carga (sin tubos) para como ir aislando todo

[12afael]

Si corta el feedback puede ver si es problema del primario. En general ese tipo de ruido no lo afectan los controles. Si al bajar el máster se va el ruido entonces es el preamp entonces tiene que mover el cableado hasta encontrar el cable que cambia el ruido.
