Transformar Switch momentáneo a un DPDT

Como hacer un DPDT de un barato switch momentáneo.

Para todos es sabido que los dpdt usados para efectos son caros y difíciles de conseguir.

bien, tiempo atrás supe que se podía modificar un switch momentáneo para que fuese un spdt

esto ya era un logro podríamos hacer un mxr distortion+ sin problemas ya que este efecto solo cortaba la

la salida del efecto por que la otra mitad del dpdt se usaba para el led ( lo que no es tan bueno ).

abraxas69 en el foro de plexilandia posteó que era posible modificarlo aun mas para hacer un dpdt

pero para ello hay que comprar dos switch momentáneos para armar solo un dpdt.

Un amigo me pidió que le fabricara un distortion+ yo le conté cuanto costaba el dpdt y le conté

de que podía ser posible hacerlo.

En este articulo cuento como yo lo hice , funciona bien pero cada uno puede encontrar otras formas de hacerlo.

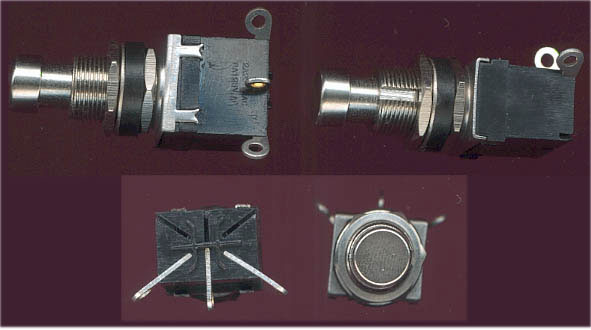

Este es el switch momentáneo en cuestión. cuesta al rededor de 1700 pesos

yo lo compre en casa López una tienda de música de san diego fui a ibarra y estaba

cerrado por vacaciones (100 kilómetros y estaba cerrado mala no…)

Lo primero que hay que hacer es abrir los switchs. Para esto ocupe unos atornilladores pequeños para

abrir las patas de la parte metálica y separar la parte plástica. Un cuchillo con filo también podría servir.

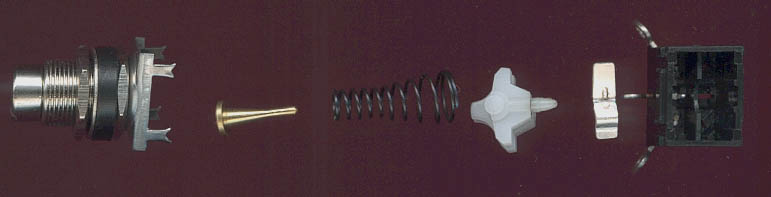

Esto es con lo que se van a encontrar.

para transformar el switch momentáneo en un spdt la plaquita metálica hay que enderezarla para obtener algo parecido

a un boomerang.

Para enderezarla yo use un caimán. Es posible hacer con un martillo también.

Aquí hay una foto de antes y después.

El porqué hay que destruir el otro switch es para obtener las partes que faltan

para el dpdt .

Estas son el palito con resorte la segunda plaquita y las otras 3 patas del segundo spdt.

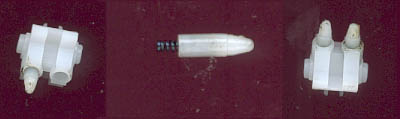

Caqui hay un a foto de lo que llamare el actuador el primero es el original , se puede apreciar

que tiene el orificio para el segundo palito.

El segundo es el palito y el tercero es el actuador al que se le agrego el segundo palito.

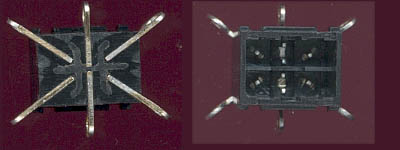

aquí están las patas del segundo spdt para sacarlos tuve que cortar la parte plástica del

switch con una sierra.

las patas estaban sujetas por ellas mismas con unas pequeñas patitas que se pueden ver.

Para poder ponerlos en la parte plástica tuve que apretar las patitas con el caimán y luego limar

un poco los lados para que entraran bien.

para mantenerlas en su lugar golpié las patitas con un atornillador y un martillo para obtener el mismo

resultado que de fabrica. A lo mejor convendría ademas usar un poco de pegamento para darle aun mas rigidez

a mi no me pareció necesario.

para tener una base plana para golpear las patas tuve que limar el dibujo en forma de H .

En total la transformación me tomo cerca de 30 minutos. el costo total fue de 3500 pesos.

Es una buena alternativa aunque aun no se cuanto tiempo va a durar eso el tiempo lo dirá.

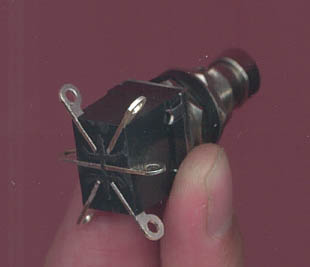

Este es el resultado final.

Cualquier comentario es bienvenido.

Rafael Castillo
